DELL CANVAS 27 KV2718D BLUETOOTH

DL-CANVAS-27

Nouveau produit

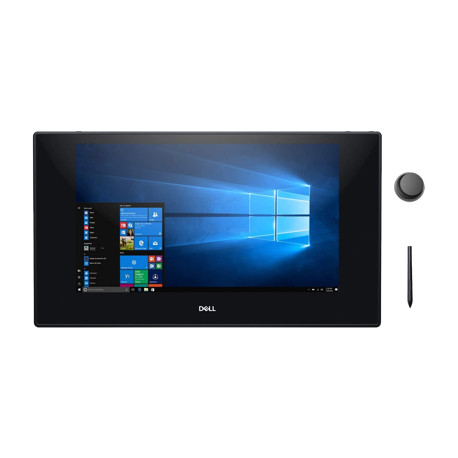

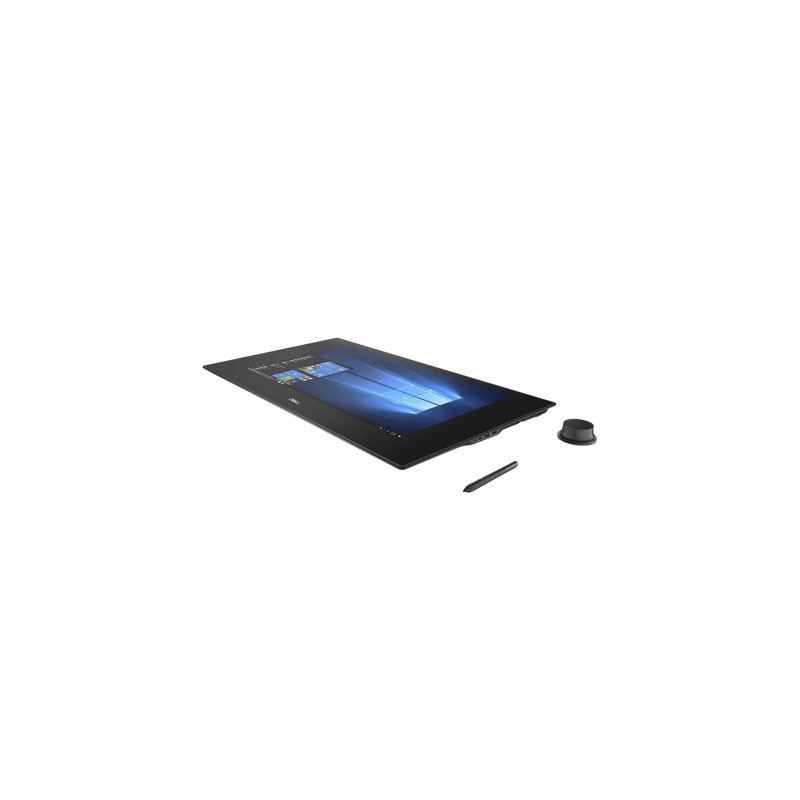

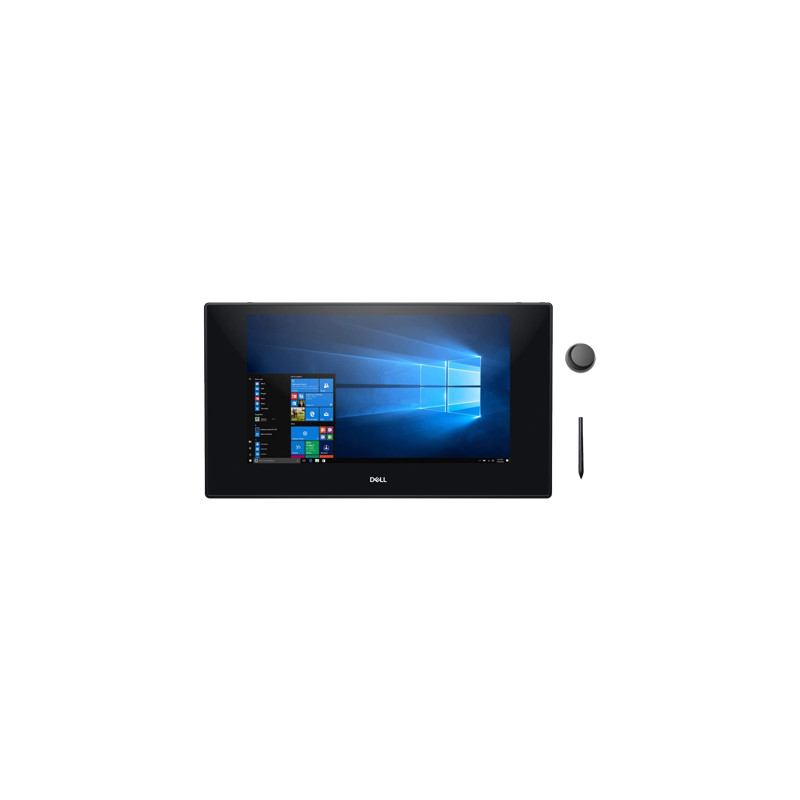

DELL KV2718D tablette graphique, 68.58 cm (27") QHD (2560x1440) Touch, Pen & Dial Totem, 130W, Noir

Plus de détails

2 Produits

14 400,00 DH TTC

En savoir plus

Espace de travail Dell Canvas 27

SLN307273_en_US__2Canvas27_FrontView_BK_01

(Figure 1.1 : Espace de travail et accessoires Canvas 27)

SLN307273_en_US__3Canvas27_FrontView_BK_02

(Figure 1.2 : Affichage de haut en bas)

SLN307273_en_US__4Canvas27_RightView_BK_01

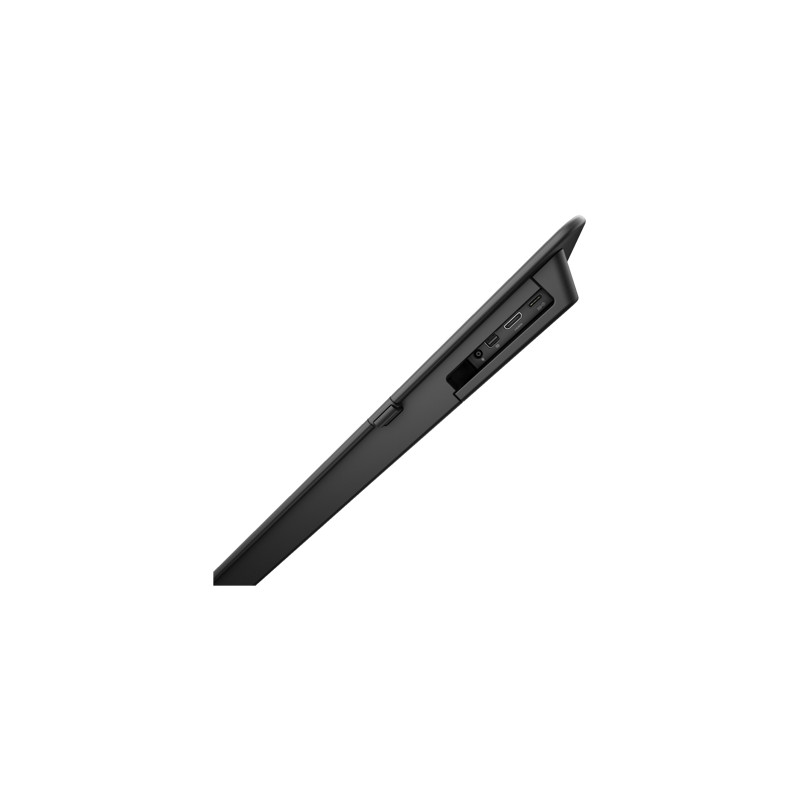

(Figure 1,3 Vue du côté droit)

1Espace de travail Dell Canvas 272Totem en toile Dell 27
3Stylet Dell Toile 27


Retour au début


Ports externes et fonctionnalités Dell Canvas 27

SLN307273_en_US__5Canvas27_PortsView_BK_Front

(Fig. 2.1 Dell Canvas 27 vue avant)

1Voyants2Écran tactile 27 pouces


SLN307273_en_US__6Canvas27_PortsView_BK_Top

(Fig. 2.2 Dell Canvas 27 vue du dessus)

1Connecteur USB Type-C (sens descendant)2Connecteur DisplayPort
3Connecteur HDMI4Connecteur DC-In
5Emplacement pour câble de sécurité6Bouton d'alimentation
7Bouton OSD8Bouton d’activation/désactivation tactile


SLN307273_en_US__7Canvas27_PortsView_BK_Left

(Fig. 2.3 Dell Canvas 27 vue du côté gauche)

1Cache de logement de la carte I/O2Capot latéral


SLN307273_en_US__8Canvas27_PortsView_BK_Right

(Fig. 2.4 Dell Canvas 27 vue du côté droit)

1Connecteur audio combo2Connecteur USB Type-C (sens descendant)
3Connecteur USB 3.1 Gen14Connecteur USB 3.1 Gen1


SLN307273_en_US__9Canvas27_PortsView_BK_Rear

(Figure. 2,5 Dell Canvas 27 vue arrière)

1Pied de support2Capot arrière


Retour au début


Totem en toile Dell 27

SLN307273_en_US__10Canvas27_TotemView_BK_01

(Figure 3.1 : Dell Canvas 27 Totem)

Le totem de contrôle est un périphérique d’entrée pour interagir avec l’écran, qui peut être utilisé pour contrôler les interactions avec le système ou les applications sur Dell Canvas. Vous pouvez utiliser le totem avec votre main non dominante tout en utilisant le stylet ou les fonctions tactiles avec l’autre main.

SLN307273_en_US__11Canvas27_TotemView_BK_02

(Figure 3.2 : Bouton de commande Totem Dell Canvas 27)

ACTION DE L'UTILISATEURLA DESCRIPTION
Appuyer et maintenirCette action permet d’activer et d’afficher le menu principal du totem de contrôle, aucune fonctionnalité de l’application n’est associée à ce geste.
Rotate (Pivoter)Le totem de contrôle est essentiellement conçu pour prendre en charge la rotation pour les interactions qui impliquent de modifier des valeurs ou de faire défiler des éléments du menu. Vous pouvez tourner le périphérique dans le sens des aiguilles d’une montre ou dans l’autre sens.
Simple clicCliquer sur le totem de contrôle produit les mêmes effets que cliquer sur le bouton gauche de la souris. Vous pouvez cliquer sur le totem pour sélectionner un élément de menu.
Lever – Retirer le totem de l’écranLever le totem signifie le retirer de la surface de l’écran.
  • Si le menu principal est affiché et qu’aucune sélection n’a été effectuée, le menu se réduit à l’endroit où le totem était posé avant d’être retiré. Vous pouvez déplacer le menu vers un nouvel emplacement en le faisant glisser vers le centre de la roue.
  • Une sélection est effectuée sans menu autour du totem.
  • Si une sélection a été effectuée et qu’il n’y a pas de sous-menu autour du totem, le sous-menu se réduit et se déplace vers son dernier emplacement.


SLN307273_en_US__12Canvas27_TotemView_BK_03

(Figure. 3.3 Dell la numérotation 27 Totem Canvas)

Vous pouvez utiliser le totem de contrôle pour accéder aux paramètres du menu et les modifier.

Remarque : Remarque : le totem de contrôle doit être utilisé dans la zone active de l’écran Dell Canvas. Il ne contient pas d’électronique et ne peut pas être utilisé s’il n’est pas posé sur l’écran ou s’il est posé sur le cadre de l’écran. Le totem de contrôle fonctionne via une interaction tactile. Lorsque vous arrêtez de toucher le totem, l’interaction tactile cesse et le menu totem disparaît.

1Accessoire totem de contrôle2Bouton de commande de saisie
3Icônes de la roulette


Retour au début


Stylet Dell Toile 27

Le stylet Canvas est conçu pour une expérience d’écriture très précise et naturelle, et peut être utilisé directement sur l’écran Dell Canvas. Le stylet utilise la technologie de résonance électromagnétique (EMR) et s’active lorsqu’il est à proximité de l’écran Dell Canvas.

SLN307273_en_US__14Canvas27_PenView_BK_01

(Figure 4.1 : Stylet Canvas 27)

ACTION DE L'UTILISATEURLA DESCRIPTION
PositionnerPour positionner le curseur sur l’écran, déplacez le stylet légèrement au-dessus de l’écran Dell Canvas sans toucher la surface de l’écran. Pour effectuer une sélection, appuyez la pointe du stylet sur l’écran.
CliquerAppuyez sur l’écran une fois avec la pointe du stylet ou appuyez le stylet sur l’écran Canvas, suffisamment pour enregistrer un clic.
Faire glisserSélectionnez un objet, puis faites glisser la pointe du stylet sur l’écran Canvas pour déplacer l’objet.
Utiliser les boutons en haut et en bas du styletLes boutons ont des options personnalisables. Par défaut, le bouton du haut est défini sur Effacer, et le bouton du bas est défini sur Bouton du stylet. Vous pouvez personnaliser les options dans la page des paramètres du stylet Canvas.
Utiliser la sensibilité à la pressionPour dessiner, colorer ou écrire avec la sensibilité à la pression, déplacez le stylet sur la surface de l’écran tout en appliquant une pression variable sur la pointe. Appuyez fort pour tracer des lignes épaisses ou pour appliquer des couleurs denses. Appuyez doucement pour tracer des lignes fines ou pour appliquer des couleurs plus pâles.
Dessiner avec l’inclinaisonL’inclinaison peut être utilisée pour contrôler la forme et l’épaisseur de la ligne, dans toutes les applications prenant en charge cette fonctionnalité.
EffacerDans les applications qui prennent en charge cette fonctionnalité, la gomme du stylet fonctionne comme une gomme de crayon.


SLN307273_en_US__15Canvas27_PenView_BK_02

(Figure 4.2 : Support pour plumes et stylet)

SLN307273_en_US__16Canvas27_PenView_BK_03

Figure. 4.3 SPNI)


1Pénétration2Bouton du haut du stylet
3Bouton du bas du stylet4Pointe-plume du stylet
5Capuchon du support de plumes6Outil de retrait de la plume
7Support de plumes : vue latérale8Base du support de plumes
9Support de plumes : vue supérieure10B - Plume tendre
11H - Plume dure12HB - Plume moyenne


Retour au début


Configuration de Dell Canvas 27

Vous pouvez connecter l’écran Dell Canvas 27 à tous les systèmes plug-and-play compatibles.

Dell Canvas 27 fournit automatiquement à l’ordinateur les données d’identification d’affichage étendu (EDID) en utilisant les protocoles de canaux de données d’affichage (DDC), afin que votre ordinateur se configure automatiquement et optimise les paramètres Dell Canvas 27.

La plupart des installations de moniteurs s’effectuent automatiquement ; mais vous pouvez sélectionner différents paramètres si vous le souhaitez.

Pour plus d’informations sur la modification des paramètres Dell Canvas 27, consultez le manuel d’utilisation.

Remarque : Remarque : Dell Canvas 27 est conçu pour fonctionner avec des ordinateurs sous Windows 10.
  1. Allumez votre ordinateur.

  2. Connectez le câble vidéo de l’ordinateur à l’arrière du Dell Canvas 27.

  3. Connectez l’alimentation au Dell Canvas 27.

  4. Mettez sous tension le Dell Canvas 27.


Retour au début


Affichage à l’écran

Fonction OSD (Menu à l’écran)

Lorsque le système est connecté à une source d’alimentation dont le fonctionnement a été vérifié, appuyez sur le bouton OSD (Menu à l’écran) pour activer l’utilitaire d’affichage à l’écran.

SLN307273_en_US__18Canvas27_OSD_BK

(Fig. 6 Affichage à l'écran [OSD])


NOMLA DESCRIPTION
Luminosité/ContrasteAppuyez sur cette icône pour modifier la luminosité et le contraste de l’écran
Source d’entréeAppuyez sur cette icône pour choisir dans une liste de sources d’entrée
Couleur :Appuyez sur cette icône pour régler le mode de définition de couleurs
ÉcranAppuyez sur cette icône pour régler l’image
MenuAppuyez sur cette icône pour démarrer le menu On-Screen Display (OSD)
PersonnaliserAppuyez sur cette icône pour sélectionner parmi les autres paramètres et créer une touche de raccourci
Quitter.Appuyez sur l’icône de X pour quitter l’utilitaire On-Screen Display (OSD).

Autotest intégré de l’écran LCD (BIST)

Dell Canvas 27 inclut une fonction d’autotest de l’écran LCD, qui fournit d’autres étapes de dépannage en mode autonome.

  1. Retirez tous les câbles vidéo connectés au Dell Canvas 27.

  2. Pendant que le bloc d’alimentation est connecté, maintenez enfoncé le bouton OSD pendant plus de 8 secondes, jusqu’à ce qu’un écran gris s’affiche.

  3. Appuyez légèrement n’importe où sur l’écran pour modifier le motif qui s’affiche.

  4. Observez l’écran à la recherche d’anomalies ou de défauts.

  5. Une fois l’autotest (BIST) de l’écran LCD terminé, le système affiche le logo Dell puis l’espace de travail Canvas.


Retour au début


Résolution

Où sont mon identification et mon code de service express ?

Les identifications se trouvent uniquement sur l’étiquette physique du Dell Canvas 27 et ne sont pas stockées ou intégrées dans un périphérique de stockage flash interne.

SLN307273_en_US__19Canvas27_PortsView_BK_Retour

(Figure. 7 emplacement du numéro de service marqué à l’arrière de la Canvas 27)


Retour au début


Vue de l'adaptateur CA

SLN307273_en_US__20Canvas27_ACPackView_BK_01
